Гидравликалық цилиндрдің гидравликалық жүйеде өзін-өзі тану себептері мен шешімдерін талдау?

Таныстыру

Гидравликалық цилиндрлергидравликалық жүйелердегі жиі қолданылатын жетекші құралдар. Олардың жұмыс тұрақтылығы бүкіл жүйенің жұмысына тікелей әсер етеді. Бүгінгі таңда гидравликалық цилиндрдің жұмысымен жалпы мәселелерді талқылайық. Неліктен олар құлыпталған кезде олар көбінесе өздігінен төмендейді? Біріншіден, гидравликалық цилиндрлердің құрылымы мен жұмыс принципін талқылайық.

1. Гидравликалық цилиндрдің құрылымы және жұмыс принципі

A Гидравликалық цилиндрӘдетте артқы жағынан, цилиндр баррелінен, поршенді өзек, поршене құрастыру және алдыңғы қақпақтан тұрады. Цилиндрден немесе жоғары қысымды камерадан майдың ағуын болдырмау үшін, цилиндр баррелі, поршень және поршеньді өзек, поршень және цилиндр баррі және поршеньді таяқша және алдыңғы қақпағы. Алдыңғы қақпақтың сыртында шаң қорғағыш орнатылды. Поршеньді цилиндрдің басын ұрып кетуіне жол бермеу үшін цилиндрдің басын соққы беру үшін гидравликалық цилиндрдің соңында буферлік құрылғы орнатылған. Шығару құрылғысы да қажет болуы мүмкін.

alt. Гидравликалық цилиндрдің құрылымы

2. Жалпы гидравликалық цилиндрлі тізбек

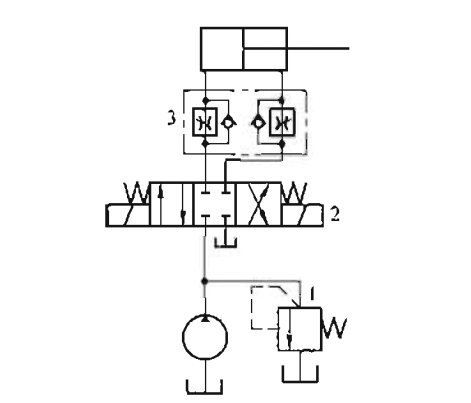

Гидравликалық жүйеде гидравликалық цилиндр белгілі бір ұзындыққа дейін созылған кезде, ол енді қозғалмай, белгілі бір уақыт аралығында белгілі бір позицияда өткізілуі керек. Бұл кезде цилиндрді орнында ұстау үшін бағыттағыш клапан немесе гидравликалық құлыпты қолдануға болады. Жалпы гидравликалық тізбек келесідей:

alt.hydraulic цилиндрлі тізбегі

3. Гидравликалық цилиндрдің автоматты түрде төмендеу себептерін талдау

Поршеньдік шыбықГидравликалық цилиндрсыртқы күштердің әсерінен түсіреді. Гидравликалық цилиндрдің құрылымы мен жұмыс принципіне сәйкес, біз гидравликалық цилиндрді тартудың негізгі себебі, Гидравликалық цилиндрді тартудың негізгі себебі, Гидравликалық майдың көлемі төмендейді. Гидравликалық майдың көлемінің төмендеуінің ықтимал себептері гидравликалық цилиндрдің автоматты түрде түсетін себептері болып табылады:

(1) Гидравликалық цилиндрдің ішкі ағуы. Гидравликалық цилиндрдің өзексіз палатасындағы май поршеньді мөрмен шыбық камерасына ағып жатыр.

(2) гидравликалық цилиндрдің артқы жағындағы қақпағында ағып кету. Кіріссіз палатадағы гидравликалық май артқы жағындағы қақпақты сыртқа қарай ағып кетеді. Бұл сыртқы ағып кету және оны тексеру оңай.

(3) Кіріссіз камерадағы гидравликалық май мұнай порты арқылы өтеді. Мұны бірнеше жағдайларға бөлуге болады:

а) Мұнай порты құбырының түйісуінен немесе гидравликалық құбырдан майдың ағуы. Бұл сонымен қатар сыртқы ағып кету және оны тексеру оңай.

b) Қайта клапанның бейтарап құлпы пайдаланып тізбекте кері клапан бейтарап позицияға толығымен қайтарылмауы мүмкін, немесе бейтарап пломба нашар болуы мүмкін.

в) Гидравликалық құлыпты пайдаланып тізбекте гидравликалық құлып сақинасы зақымдалуы мүмкін немесе кері клапанның бейтарап орналасуы дұрыс таңдалмауы мүмкін. (4) Гидравликалық цилиндрдің баррельінен майдың ағуы сыртқы ағып кету ретінде қарастырылады, оны бақылау оңай және мүмкін, бұл өте аз.

4. Шешім

(1) Гидравликалық цилиндрдің ішкі ағуы тығыздағыш сақинаның қартаюынан туындауы мүмкін. Поталь сақинасын ауыстыру керек немесе анағұрлым ақылға қонымды тығыздау құрылымын қайта жобалау қажет.

(2) Гидравликалық цилиндрдің артқы ұшының қақпағының ағып кетуі үшін де солай. Пломбаны ауыстыру керек немесе герметикалық құрылымды неғұрлым ақылға қонымды құрылымдау қажет.

(3) Май құбыры майды ағып жатқанда, бірлескен тығыздағыш сақинаның зақымдалғанын тексеріңіз. Тығыздағышты ауыстырыңыз немесе буынды ауыстырыңыз.

(4) Қайта клапан орталығы құлыпты пайдаланып тізбектегі тізбектегі пломба жақсы емес. Жалпы, ол май дақтарынан немесе клапанның өзегін орнына түспейтін немесе көктем тұрып, сынған немесе сынған басқа қоспалардан туындайды, немесе оны орталық күйіне қайтаруға әкеледі. Кәсіби қызметкерлер кері клапанды жөндеу немесе ауыстыру қажет. Егер қысымға техникалық қажеттілік салыстырмалы түрде жоғары болса, сіз гидравликалық құлыпты ауыстыруды қарастыруға болады.

(5) Гидравликалық құлпымен бекітілген тізбекте A және B порттары бар бейтарап функция клапанын пайдалану мүмкін емес, өйткені A және B порттарының жабылуы гидравликалық бақылауды екі бағытта да ашып, құлыптау рөлін ойнатпауы мүмкін. Сонымен қатар, гидравликалық құлыптың көктемгі немесе қоспалары гидравликалық құлыпты толығымен жабық болмауы мүмкін, нәтижесінде ағып кетуі мүмкін.

Қысқаша мазмұндама

Гидравликалық цилиндрлерГидравликалық жүйелердегі сыни жетектер және олардың тұрақтылығы жүйенің жұмысы үшін қажет. Жалпы мәселе - позицияда құлыпталған гидравликалық цилиндрлердің қажетсіз өзіндік шығуы. Бұл проблема ішкі немесе сыртқы ағып кетуіне байланысты туындайды, мысалы, цилиндрдегі тығыздамылық, мысалы, ұштардағы ағып кетеді, немесе мұнай портынан қашқан гидравликалық май. Бұған қоса, бейтараптық бейтарап орналасу, пломба кию немесе дұрыс емес клапаны таңдау сияқты гидравликалық құлыптардың дұрыс жұмыс істемеуі. Шешімдер зақымдалған тығыздағыштарды ауыстыру, дұрыс емес клапандарды жөндеу немесе ауыстыру, ластанудың дұрыс бекітілуін қамтамасыз ететін және жүйенің тазалығын сақтауды қамтамасыз етеді. Осы факторларды шешу сенімді гидравликалық цилиндрдің жұмысын қамтамасыз етеді және күтпеген қозғалыстың алдын алады.
