Майлы тығыздағыш RS сериясы

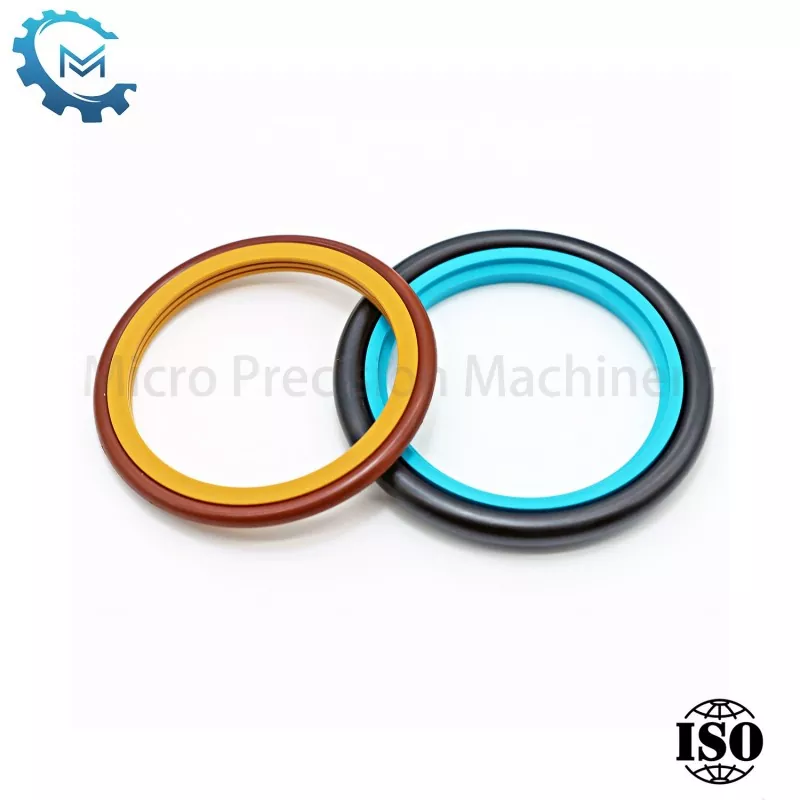

Поршеньдік штанганың бір жақты тығыздағыш сақинасы ретінде белгілі RS майлы тығыздағыш сериясы тозуға қарсы толтырылған политетрафторэтиленді PTFE сақинасынан және O типті резеңке тығыздағыш сақинадан тұрады. O-тәрізді сақина PTFE қадамдық сақинасының тозуын өтеу үшін серпімділікті қамтамасыз етеді және тек бір жақты тығыздау әсерін береді.

Сұрау жіберу

Өнім Сипаттамасы

Гидравликалық цилиндрлердегі поршеньдік штангаларға арналған бір әрекетті тығыздағыштар маңызды құрамдас бөліктер болып табылады. Бұл тығыздағыштар сұйықтықтың бір бағытта ағып кетуін болдырмауға арналған. Олар поршеньдік штанга мен цилиндр корпусының арасында тығыз кедергі жасау арқылы жұмыс істейді.

Бұл тығыздағыштарды дұрыс орнату және күту маңызды. Тозуды және зақымдануды жүйелі түрде тексеру гидравликалық цилиндрдің біркелкі және сұйықтықты жоғалтпай жұмыс істеуін қамтамасыз етеді. Бір әрекетті поршеньдік штангалардың тығыздағыштары дұрыс жұмыс істегенде, гидравликалық жабдықтың жалпы өнімділігі мен сенімділігіне ықпал етеді.

Өнім параметрлері:

Ойық бетінің сипаттамалары:

Аяқтау	Rtmax (м)	Ра (мм)
SlidingSurface	≤2.5	0,05 - 0,3
Groove Bottom	≤6.3	≤1,6
GrooveSide	≤15	≤3


Білік диаметрі	Төменгі диаметр	Ені	Дөңгеленген бұрыш	Smax*			O-сақина
Df8/h9	D1 H9	L+0,2	r	10МПа	20МПа	40Мпа	d1
3-7,9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
