CNC стансалы құралының ұстағыштарының түрлері мен сипаттамалары?

Кіріспе

Дәлдік өңдеу саласындаCNC станоктары, Құрал иелері - бұл құралдар мен станоктарды қосатын негізгі компоненттер. CNC өңдеуге мамандандырылған компания ретінде біз әр түрлі құралдар ұстаушыларының өңдеудің тиімділігі, дәл және сапалы әсер ететіндігін жақсы білеміз. Сізді ортақ түрлермен таныстыруға рұқсат етіңізCNC стансалы құралдарыжәне олардың ерекше сипаттамалары егжей-тегжейлі.

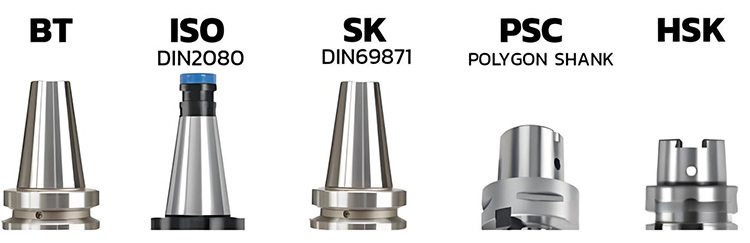

Құралдар ұстағыштары әдетте Шпиндельді өңдеу орталығының құрал саңылауына сәйкес екі санатқа бөлінеді:

1. Шпиндельдік тоқашының әмбебап құралдары 7:24

7:24 Theaper Toolholder орналасу үшін бөлек тоқылған бетті пайдаланады, ал тоқашының тұтқасы ұзағырақ болады. Төлқат беті бір уақытта екі функцияны орындайды: Топологты спиндельдік орталыққа қатысты және күшейтетін күш арқылы беру.

Әмбебап құралдар 7: 24-тен, әдетте бес стандарт пен техникалық сипаттамаларға жатады:

(1) халықаралық стандарт IS0 7388-1 (IV немесе IT сияқты қысқартылған)

Ерекше өзгешеліктері:

Жоғары әмбебаптылықты, DIN 69871 және ANSI / ASME шпиндрлі шпиндельдік станоктарына орнатылуы мүмкін.

(2) неміс стандарты DIN 69871, Қытай стандарты GB10944

(SK, SK, DIN, DV немесе DV сияқты қысқартылған)

Ерекше өзгешеліктері:

Орнату өлшемдері ISO 7388-1 құралдарын ұстаушылармен бірдей, бірақ D4 мәні үлкенірек, бұл орнату кедергілеріне әкелуі мүмкін.

(3) американдық стандарт ANSI B5.50

Ерекше өзгешеліктері:

Онда сына жоқ дана жоқ және оларды DIN 69871 және ISO 7388-1 станоктарына орнату мүмкін емес, бірақ оған екі есе оған орнатылуы мүмкін.

(4) JIS B6339, (BT деп аталатын MAS BT)

Ерекше өзгешеліктері:

BT Toolholder Taper алдыңғы үш пешеннен қысқа, сондықтан оларды орналастыру әр түрлі, сондықтан оларды ауыстыру мүмкін емес. Симметриялы құрылым оны басқа үш құралдан гөрі жоғары жылдамдықпен тұрақты етеді.

(5) неміс стандарты DIN 2080 (NT немесе ST ретінде қысқартылған)

Созылу әдісі: NT типі құралының ұстағышын дәстүрлі машина құралы бойынша тартқыш өзекше тартады, сонымен қатар Қытайда st ретінде белгілі

2. Шпиндельдік тоқашы бар құрал ұстағыш 1:10

(1) HSK құралдары

HSK шаңсорғыштары жүйенің қаттылығы мен тұрақтылығын және жоғары жылдамдықты өңдеу кезіндегі өнімнің дәлдігін және өнімнің дәл дәлдігін жақсарта алады және жабдықты ауыстыру уақытын қысқартады, жоғары жылдамдықты өңдеуде маңызды рөл атқара алады.

HSK Toolsers компаниясы A, B, C, D, E және F және F сияқты түрлі техникалық сипаттамаларда бар, мысалы, e, e және f, сонымен қатар өңдеу орталықтарында жиі қолданылады (автоматты құралдың өзгеруі).

Ерекшеліктері: ол 1: 10-дың белгісі бар және екі жақты конфигурация дизайнын (I.E., мысалы, бұрап, тоқылған беті бір уақытта) қабылдайды, әсіресе жоғары жылдамдықты кесу орталарына қолайлы.

(2) PSC Tap Tap Thank (ISO26623)

Қысқа тұйықталған дизайнды қолданады (әдетте 1:10 Taper), бірақ тек шпиндельге тосқауыл бетіне байланыстырады. Кейбір модельдер қаттылықты жақсарту үшін беттік контактіні біріктіруі мүмкін.

Дизайн мақсаты - жылдамдықпен айналдыру кезінде центрифугациялық күштің өзгеруін азайту, бірақ оны орналастыру әдісі HSK-ге қарағанда қарапайым, бірақ оның орналасуы қарапайым және негізінен бұтақтардың үйкеліс күшіне сүйенеді.

Қорытынды

Өндіруші ретіндеCNC стансалы құралдары, Біз әрқашан пайдаланушыларға жоғары сапалы, жоғары сапалы, сапалы құралдармен жұмыс істеуге тырысамыз. Сондықтан, біз өнімнің дизайнын оңтайландыруды және өнімнің санаттарын бақылауды жалғастыра береміз және әр құралдың тұтқаларының CNC өңдеулерінде ең жақсы жағдайда, пайдаланушыларға тиімді және дәл өңдеуге көмектеседі.
