Егер тексеру клапанының алдында немесе одан кейін бедерлі клапан орнатылуы керек пе?

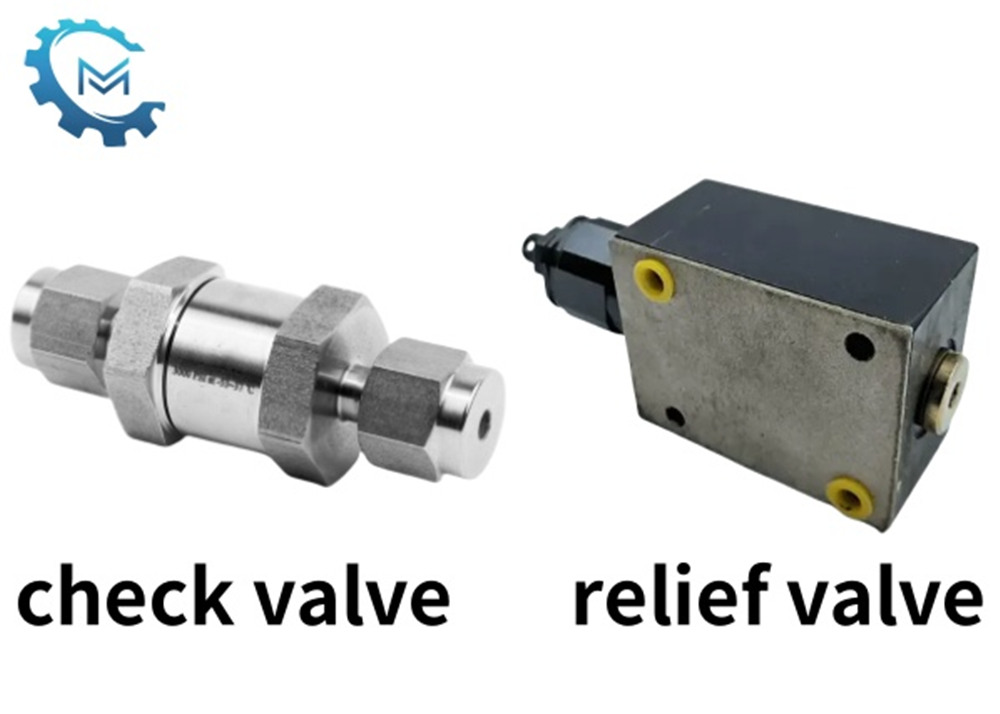

Гидравликалық жабдықтар өндірушісі ретінде біз гидравликалық жүйелерді жобалау кезінде рельефтік клапандар мен тексеру клапандарын орнату тәртібі туралы жиі ойлаймыз. Екі клапан гидравликалық жүйелерде маңызды рөл атқарады. Рекание клапаны негізінен жүйені шамадан тыс қысымнан туындаған зақымданудан қорғау үшін қолданылады, ал тексеру клапаны майдың кері ағынының алдын алу үшін пайдаланылады.

Неліктен рельефтік клапан көбінесе жоғарыдан жоғары?Клапанды тексеріңіз?

Рельефтік клапан жүйенің негізгі қысымға арналған клапаны ретінде пайдаланылған кезде, ол әдетте гидравликалық сорғының шығуына және тексеру клапанының алдында параллель қосылады. Қазіргі уақытта рельефтік клапан тікелей клапанға тікелей бақылайды және судың пайда болуын шектейді және жүктелетін қысымның пайда болуының алдын алу және жүйенің бітелуіне және жүйенің жабылуына және сорғының және құбырдың қауіпсіздігін қамтамасыз етуге мүмкіндік береді. Бұл темір ережесі гидравликалық жүйенің негізгі қауіпсіздігі логикасынан алынған: Май сорғысы арқылы қысым майының шығысы рельеф клапанынан өткеннен кейін тек тексеру клапанымен басқарылатын акуаторлық тізбекті енгізе алады. Бұл орналасу жүйелік қысым белгіленген мәннен асып кетсе, рельеф клапаны құбырларды немесе компоненттерді зақымдауын болдырмас үшін, рельефтік клапаннан жоғары ағынды қайтадан көтере алады.

Ерекше жағдайларға арналған ерекше жағдайлар

Белгілі бір жұмыс жағдайларында, толып кететін клапанды тексеру клапанынан кейін орналастыру керек. Мысалы, гидравликалық құлыптау тізбегінде тәуелсіз толып кететін клапан екі гидравликалық басқарылатын екі бақылау клапандарынан құралған құлыптау құрылғысының артында жиі қажет. Бұл дизайн тек жетектің сенімді құлыптауын қамтамасыз етіп қана қоймай, сонымен бірге құлыптан босату кезінде әсер ету қысымын дербес басқара алады.

Тағы бір мысал - кейбір аккумуляторлардың мұнаймен жабдықтау тізбегі. Аккумулятордың төменгі компоненттерін қорғау керек болған кезде, толып жатқан клапаны тексеру клапанынан кейін орнату керек. Қазіргі уақытта чек клапаны аккумулятордың энергиясының артқа ағып кетуіне жол бермейді, ал кейінгі толып кету клапаны екі рет қорғау механизмін қалыптастырады.

Қорытынды

РетіндеКлапан блогыӨндіруші, біз рельефтік клапандар мен тексеру клапандарының орнатылу реті гидравликалық жүйенің тұрақты жұмыс істеуі және компоненттерді қорғау үшін өте маңызды екенін жақсы білеміз. Гидравликалық жүйені жобалау кезінде біз гидравликалық жүйенің белгілі бір қажеттіліктері мен қолданбалы сценарийлеріне негізделген бүкіл гидравликалық жүйенің тепе-теңдігін және гидравликалық жүйенің қауіпсіз және тиімді жұмыс істеуін қамтамасыз ету үшін орнату тізбегін дұрыс таңдаймыз.
