Клапан блоктарының дизайн принциптері қандай?

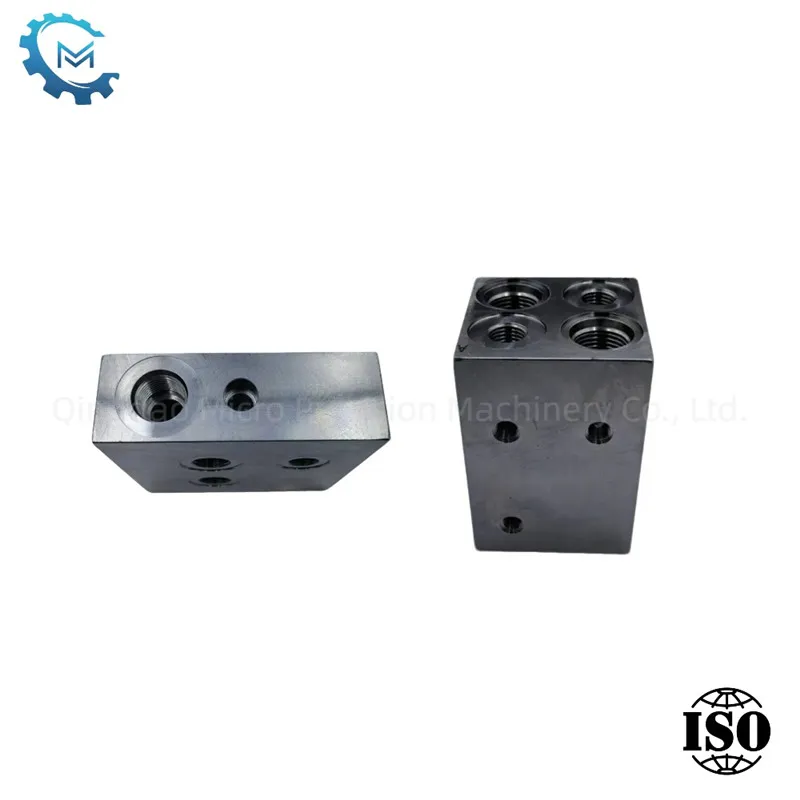

ДизайныГидравликалық клапан блоктарыБұл жүйенің функционалдық талаптарын, құрылымдық орналасуын, өңдеу технологиясы мен басқа да аспектілерді жан-жақты қарастыруды қажет ететін күрделі және нәзік жұмыс. Төменде келтірілген негізгі қағидаттар келтірілген негізгі қағидаттар келтірілген, олар жинақталған гидравликалық клапан блоктарын жобалаудаQingdao Micro Precision Machision Co. Co., Ltd.Көп жылдық тәжірибеге сүйене отырып.

1. Жүйелік интеграция және функцияны сәйкестендіру

Клапан блоктарының бірінші қағидасы - оның мұнай тізбегі гидравликалық жүйенің схемалық диаграммасының талаптарын қатаң сақтауы керек. Жобалау алдында біз қандай мұнай тізбектерін жүйені жеңілдетуге және ықшамдылыққа қол жеткізуге болатындығын анықтаймыз. Сонымен қатар, клапан блогындағы компоненттердің саны орташа мөлшерде болуы керек, ал клапан блогының шамадан тыс көлемінен көп болуы керек.

2. Компонентті орналасу және орнату

Біз гидравликалық компоненттердің орналасуы мен орнату мәліметтеріне назар аударамыз. Компоненттер арасындағы ең аз аралық өзара араласудың алдын алу үшін 5 мм-ден асуы керек. Сонымен бірге, кері клапанды, қысым клапанының пилоттық клапаны және қысым өлшеуі сияқты компоненттер жалпы көлемді азайту үшін клапан блогының орнатылған жазықтығынан тыс жерде тиісті түрде ұзартылуы мүмкін. Сонымен қатар, клапанның өзегі әрқашан көлденең бағытқа әрдайым орнатылуы керек, өйткені оның салмағының әсерінен оның сезімталдығы мен жұмыс істеуіне әсер етпеуі керек.

3. Арнаны дизайн және сұйықтықты оңтайландыру

Арна дизайныКлапан блогыөте маңызды. Арна дизайны мүмкіндігінше қарапайым болуы керек, терең тесіктерден және көлбеу тесіктерден аулақ болу керек. Біз 8 м / с жұмыс істейтін құбырдың ағымының мөлшерлемесін және қайтарылатын құбырдың ағымының 4 м / с жылдамдығын ұсынамыз. Сонымен қатар, қиылысатын тесіктердің құрылымы T-тәрізді құрылымды қабылдауы керек және кері тәрізді құрылымды болдырмауы керек, себебі пішін тәрізді құрылымды болдырмауы керек.

4. Күш пен сенімділік

Клапан блогының күші мен сенімділігі дизайнның өзегі болып табылады. Соқыр саңылаулардың арасындағы қабырға қалыңдығы жоғары қысыммен стресстің концентрациясына байланысты бұзылмайтындығына көз жеткізуі керек. Шойын клапан блоктары үшін екі іргелес тесіктердің қабырғалары арасындағы қашықтық 5 мм кем болмауы керек; Жасанды болат клапандар үшін, тесік аралық 3 мм кем емес болуы керек. Сонымен қатар, бұрандалы тесіктердің дизайнына, сондай-ақ май каналымен соқтығыспау үшін ерекше назар аудару керек, сонда майдың қалыңдығы өте аз, су ағып кетпеуі үшін, ағып кетпеуі немесе клапанның ағынын болдырмау үшін.

Қорытынды

-ТаQingdao Micro Precision Machision Co. Co., Ltd., Біз әрқашан клиенттерге жоғары сапалы және жоғары сенімділігі гидравликалық клапан өнімдерін ғылыми жобалау принциптері және сапаны қатаң бақылау арқылы ұсынуға тырысамыз. Біз дизайн кезеңіндегі барлық егжей-тегжейлерді толығымен қарау арқылы тиімді жұмыс істеуге және практикалық қосымшаларда жүйенің тиімді жұмысына қол жеткізе аламыз деп санаймыз.
