Гидравликалық станцияның клапан блогы қысымды маймен жұмыс істейтін автоматика құрамдас бөлігі болып табылады. Ол қысымды тарату клапанының қысымды майымен басқарылады. Ол әдетте электромагниттік қысымды тарату клапанымен бірге қолданылады және су электр станцияларының мұнай, газ және су құбырларының жүйелерін қосу және өшіруді қашықтан басқару үшін пайдаланылуы мүмкін. . Гидравликалық клапанның негізгі құрамдас бөлігі гидравликалық клапан блогы болып табылады, ол гидравликалық клапандағы сұйықтық ағынының бағытын, қысымын және ағынын басқаруда маңызды рөл атқарады. Гидравликалық клапан блоктарын пайдалану гидравликалық жүйені жобалау мен орнатуды жеңілдетіп қана қоймайды, сонымен қатар гидравликалық жүйені біріктіруді және стандарттауды жеңілдетеді, бұл өндірістік шығындарды азайтуға және дәлдік пен сенімділікті арттыруға пайдалы.

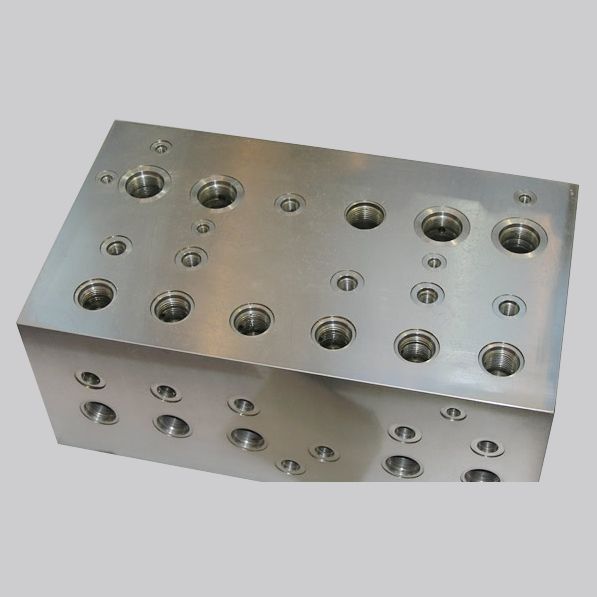

Гидростанция клапан блогының материалы:

20# болат, 35 соғылған болат, 45# болат, Q355D, шойын, алюминий және т.б. Гидравликалық клапан бекіткішінің материалы ақауларды анықтауды қажет етеді және сынақтан өткеннен кейін пайдалануға болады.

Гидравликалық клапан блогындағы барлық бұрандалы саңылауларда өңдеу дәлдігі талаптары болуы керек. Әдетте, 7H таңдалады. Бұрандалы картридж клапанының бекіту тесігінің өңдеу дәлдігі өнім үлгісінің талаптарына сәйкес болуы керек. Картридж клапанының бекіту тесігінің кедір-бұдыры Ra0,8. Сонымен қатар, өлшемдік төзімділік және геометриялық төзімділік талаптары да бар. 0 сақиналы ойықтың бетінің кедір-бұдырлығы Ra1,6, ал жалпы ағын арнасының бетінің кедір-бұдырлығы Ra12,5.

Жоғары қысымды клапан блогы ең жақсы 35 соғылған болаттан жасалған. Жалпы клапан блогы А3 болаттан немесе иілгіш шойыннан жасалған. Газбен кесу арқылы пластинадан клапан блогының материалын кесу кезінде өңдеуге жеткілікті рұқсат қалдыру керек. Клапан блогының дайындамасын кесіп тастаған дұрыс, соғылған, содан кейін өңделген. Клапан блогын өңдеу үшін қолданылатын материал ішкі құрылымның тығыз болуын қамтамасыз етуі керек және аралық қабаттар мен трахома сияқты ақаулар болмауы керек. Қажет болса, дайындаманы кемшіліктерге тексеру керек. Шойын блоктары мен үлкенірек болат блоктарды өңдеу алдында ескіру және алдын ала өңдеу керек.

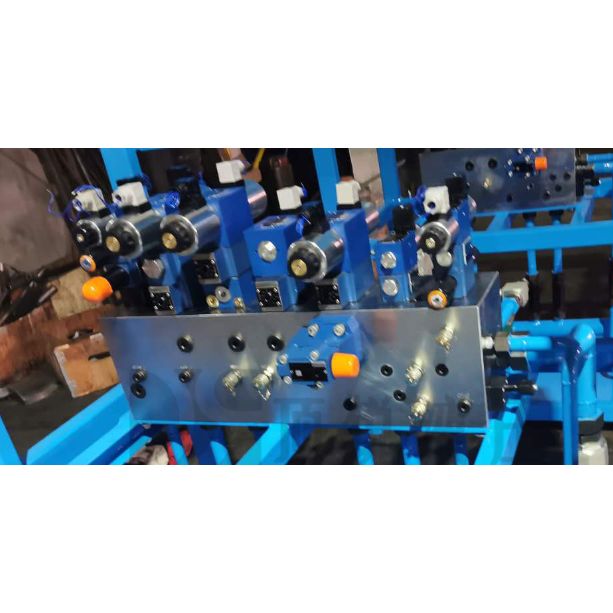

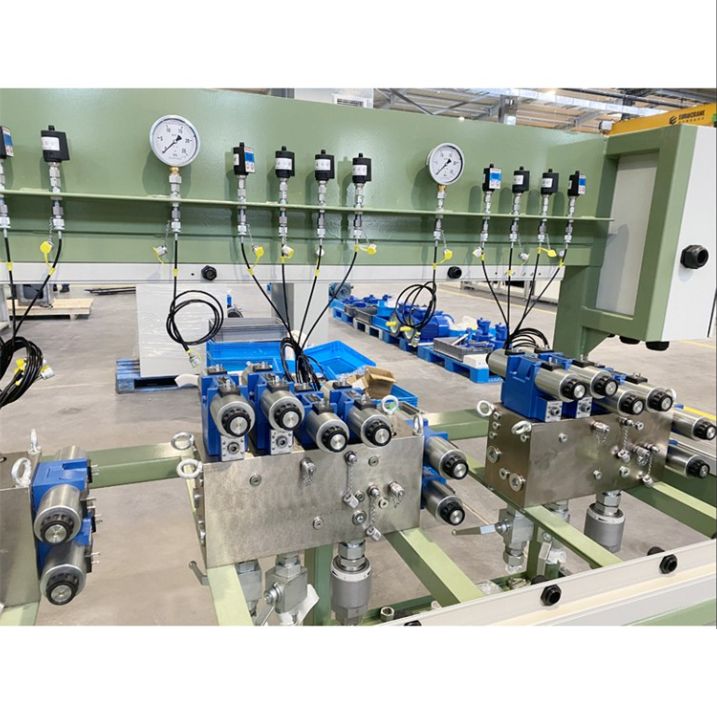

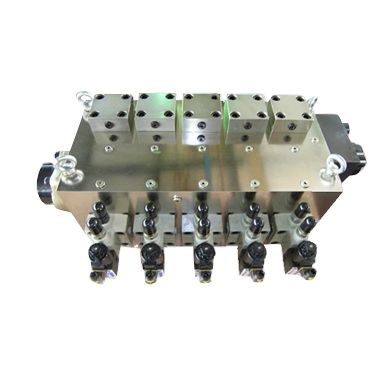

Гидравликалық станцияның клапан блогының өніміне шолу

Гидравликалық клапан блогы жұмыс кезінде шағын тізбек болып табылады. Қолдану кезінде қолданылатын әртүрлі клапандар клапан блогындағы май саңылаулары арқылы белгілі бір дәрежеде біріктіріледі. Мысалы, қазір біз теңгерім клапанын, қысымды төмендететін клапанды, бір жақты клапанды, кері клапанды және трансфер клапанын біріктіретін баланстық клапан блогын қолданамыз. Гидравликалық клапан блогы белгілі бір дәрежеде тәуелсіз гидравликалық құрылғы болып табылады. Ол жұмыс кезінде өзінің жетекші құрылғысының талаптарына сәйкес майды береді және белгілі бір дәрежеде мұнай ағынының бағытын, қысымын және ағынын бақылайды. Ол негізгі құрылғыға және бөлуге болатын гидравликалық құрылғыға жарамды. әртүрлі гидравликалық машиналар.

Гидравликалық клапан блогының қозғалтқышы айналуды белгілі бір дәрежеде басқарады, осылайша сорғы резервуардан майды сорып, майды сорып алады. Бұл оның механикалық энергиясын белгілі бір дәрежеде гидравликалық майдың қысым энергиясына тікелей түрлендіреді. Жұмыс кезінде ол гидравликалық май бағыты, қысымы және ағыны бойынша гидравликалық клапан арқылы біріктірілген блок арқылы реттеледі, содан кейін сыртқы құбыр арқылы гидравликалық машинаның май цилиндріне немесе май қозғалтқышына беріледі, осылайша гидравликалық майдың өзгеруін басқарады. гидравликалық қозғалтқыштың бағыты, ағынды суларды тазарту жабдығының мөлшері мен қуаты және жылдамдығы әртүрлі гидравликалық машиналарды жұмыс істеу үшін басқарады.

Гидростанция клапан блогының толық жүйесі келесі компоненттерден тұрады:

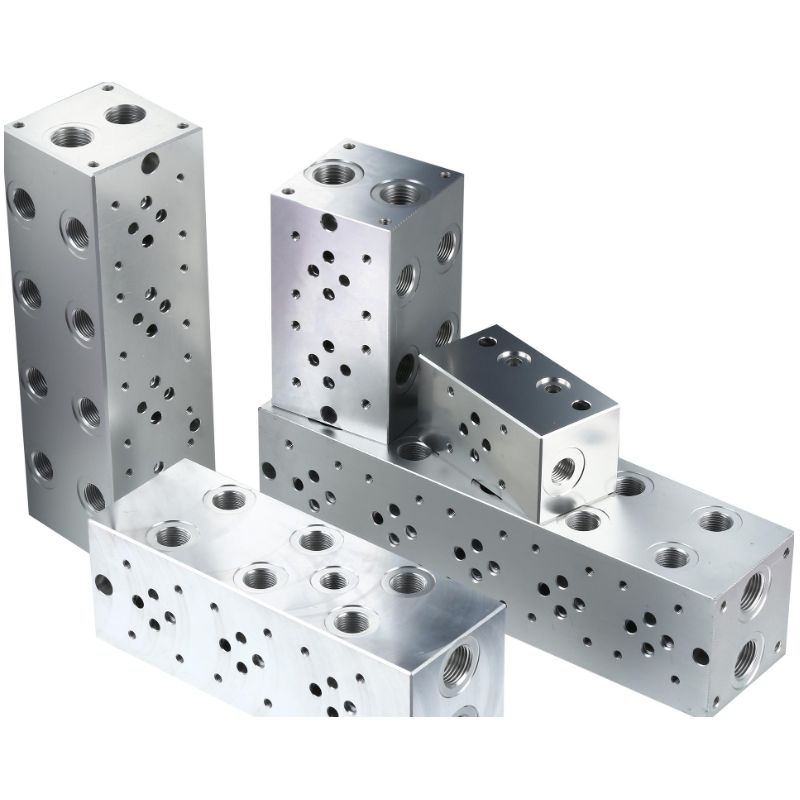

Майлы блок

Картридж клапанының корпусын құрайды және пилоттық клапанға апаратын қосылу арналарын қамтамасыз етеді.

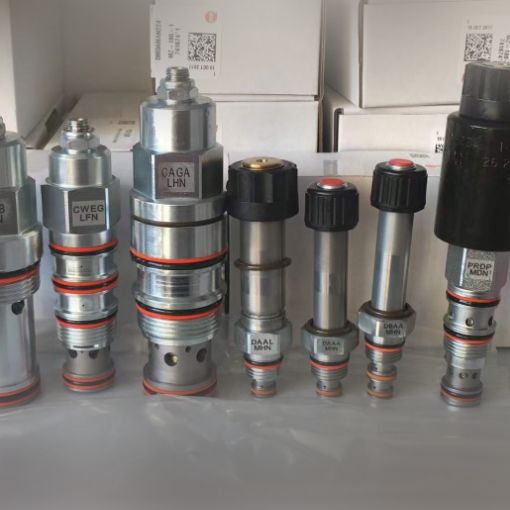

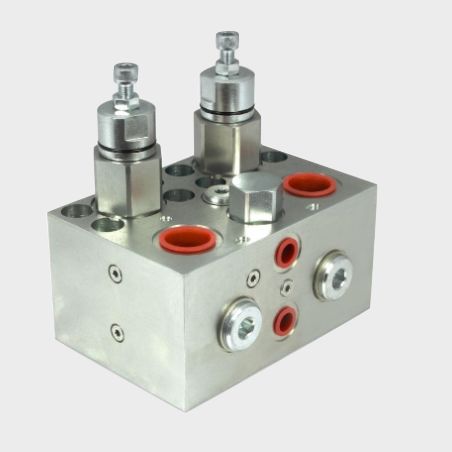

картридж клапаны

Екі қызмет көрсету порты және бір басқару порты бар гидравликалық басқарылатын конустық клапан.

жабу

Оның негізгі мақсаты - картридж клапанына өтуді тығыздау, сонымен қатар ұшқыш клапанға қосылатын май желісін қамтамасыз ету.

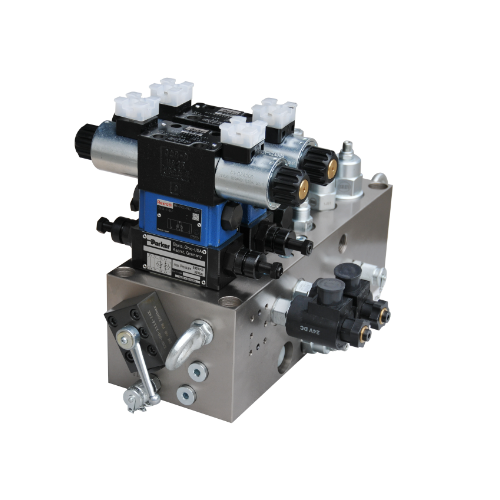

пилоттық клапан

Міндеті картридж клапандарын басқару болып табылатын, жақсырақ стандартталған NG6 порт конфигурациялары бар миниатюрленген, әдеттегідей жобаланған бағыттаушы немесе қысымды реттеу клапандары

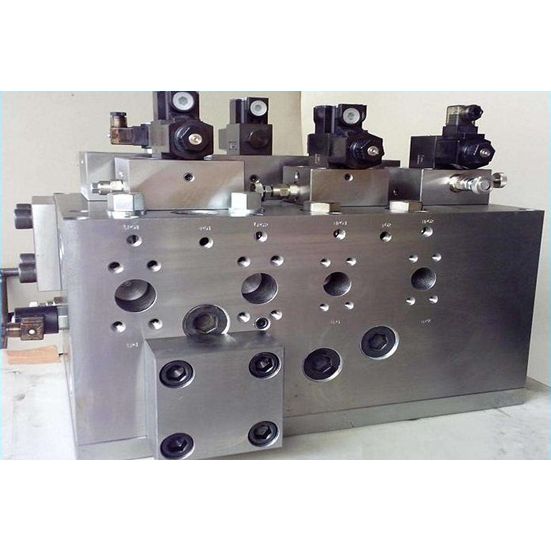

Май тізбегі блогы шашыраңқы гидравликалық май тізбектерінің жиынтығы болып табылады. Қарапайым тілмен айтқанда, гидравликалық блок - бұл гидравликалық майдың жұмысын басқаратын блок. Әдетте Jinwu шығарған, әрбір гидравликалық жүйе гидравликалық схемалық диаграммаға сәйкес бөлек жобалануы керек. Артықшылығы - гидравликалық жүйені орнатуды, тексеруді, ауыстыруды және кейіннен техникалық қызмет көрсетуді жеңілдетеді. Кемшілігі - дизайн және өңдеу талаптары жоғары, бір бөліктің құны жоғары және тапсырыс бойынша гидростанция бір бөлікті және шағын сериялы өндіріске жарамайды.

Қарапайым тілмен айтқанда, гидравликалық блок - бұл гидравликалық майдың жұмысын басқаратын блок.

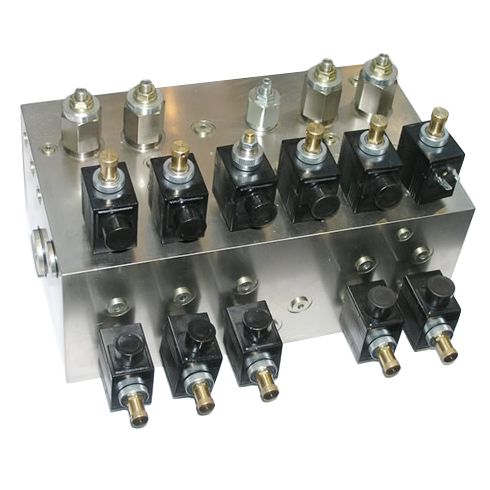

Гидравликалық жүйедегі гидравликалық компоненттердің конфигурация нысаны қазіргі уақытта біріктірілген конфигурацияны қабылдайды. Біріктірілген блок конфигурациясы май тізбегі блогының бетіне ықшам құрылымды және оңай техникалық қызмет көрсету сипаттамаларына ие пластиналық гидравликалық клапанды орнату болып табылады. Бірнеше негізгі тізбектерден тұратын гидравликалық жүйе үшін негізгі гидравликалық схемалар әдетте жабдық бірлігінің құрамына сәйкес топтастырылады және әрбір топ май тізбегі блогына сәйкес келеді. Май тізбегінің блогын жобалау кезінде шамалы қадағалау дизайндағы және өндірістегі қателерге әкеледі. Сондықтан, мұнай схемаларының блоктарын жобалау үшін кәсіби жобалау бағдарламалық құралын таңдау ерекше маңызды.
