MPMDS сериясының бағыттауышы
MPMDS сериясының бағыттауыш сақинасы негізінен гид ретінде қызмет етеді және негізінен гидравликалық цилиндрлер мен порматикалық цилиндрлердегі поршеньдер мен порматикалық сылықтарды басқару үшін қолданылады.
Сұрау жіберу
Өнім Сипаттамасы
Guide Rible, сондай-ақ тірек сақинасы деп аталатын сақина, гидравликалық цилиндрдің немесе поршеннің немесе поршенді өзек қозғалысын қолдау үшін гидравликалық цилиндрдің поршене немесе поршеньдік шыбығында қолданылатын бөлігі болып табылады. Ол поршеннің немесе поршене штангасының немесе поршеньді қалдықтың алдын алады және қозғалыс кезінде цилиндрлі денеден бас тартуға және цилиндрдің денесін және поршеньді немесе поршеньді немесе поршеньді зақымдандырады. Нұсқаулық сақиналар үшін жиі қолданылатын материалдар полиоксиметилен (POM) болып табылады.
Groove Беттің сипаттамасы
|
Біту |
Rtmax (бір) |
Ұлыбритания (UM) |
|
Слайдингтер |
≤2.5 |
0,05 - 0.3 |
|
Groovebottom |
≤10 |
≤1.6 |
|
Жасырын |
≤15 |
≤3 |

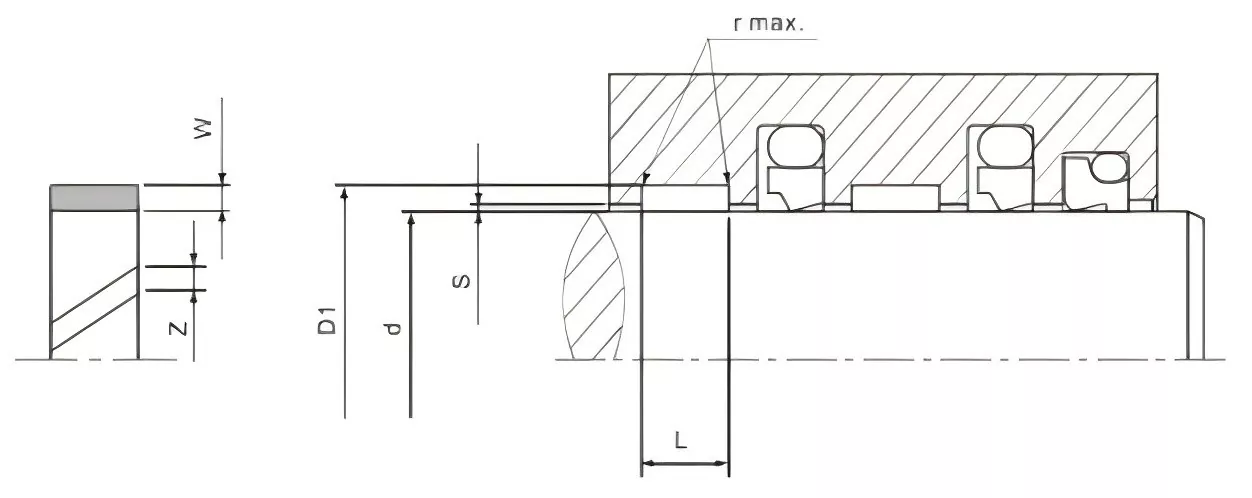

Техникалық шарғы
|
Диаметрі |
Төменгі диаметрі |
Ойық ені |
Бақытты бағыттау |
Рингті тазарту бойынша нұсқаулық |
|
D F8 / H9 |
D1 H8 |
L + 0.2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Шектеу шектеулі s
|
Цилиндрдің диаметрі |
Смын. |
Смак. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
> 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
> 1001 |
0.60 |
1.20 |
||
Қазір баға ұсыныстарын алыңыз

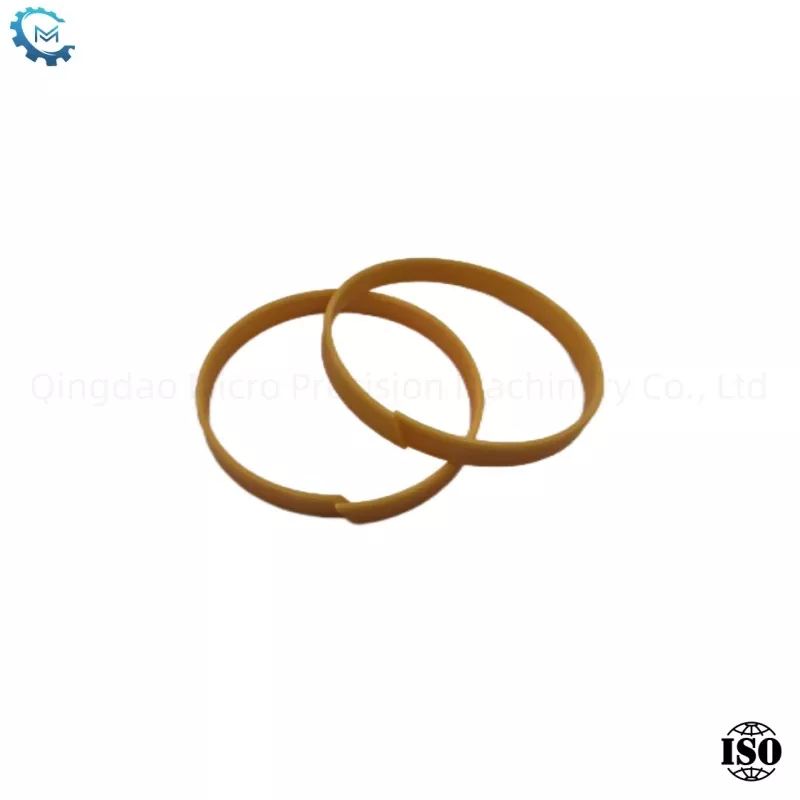

PTFE толтырылған
Ерекше өзгешеліктері
Порсон шыбықтарына арналған металл емес бағыттаушы, пайдалануға дайын және учаскелік кесу түрлерінде қол жетімді
▶Материал
-Жекке төзімді сақина - бұл PTFE қола композициясы
▶Орындау
Piston ROD үшін металл емес нұсқаулық элементі, сонымен қатар ISO10766 стандартты қуысына сәйкес келеді.
Мметалық / пластикалық материалдарды жұптау «блоктау» және «басып алу» шектеулі жүк сыйымдылығын (материал) болдырмайды;
- үйкеліс, таяқша слип құбылысы жоқ; Кедей маймен жұмыс істейтін құрғақ жұмыс жағдайлары үшін қолайлы;
-Good дірілінің демпфері (радиалды тербеліс);
- мүмкін болатын бөтен қоспалар;
-Мақай қоңырау бұрышының дөңгелектеуі Edge Gap-ті «экструзияны» қуыстың жартылай дөңгелек бұрышында болдырмайды.
> Жұмыс шарттары
Сызықтық жылдамдық: ≤15 м / с;
Жүктеме сыйымдылығы: ≤15 N / MM2, 20 ₸; <7.5н /, 80 ℃; <5n / mm2, 120С-да. Максималды жұмыс температурасы: -60 ° C ~ + 150 ° C (200 ° C).

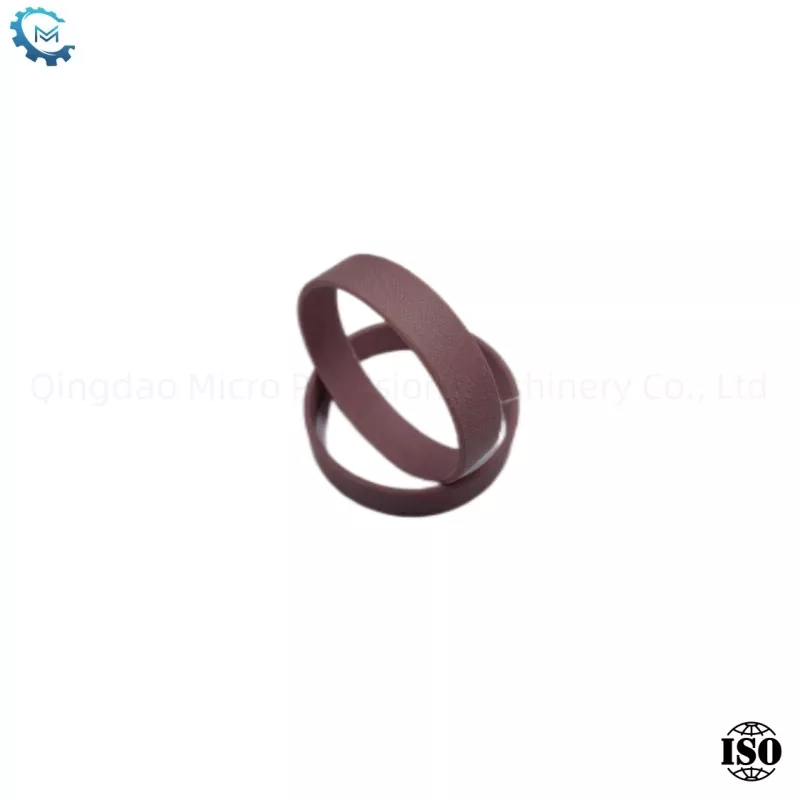

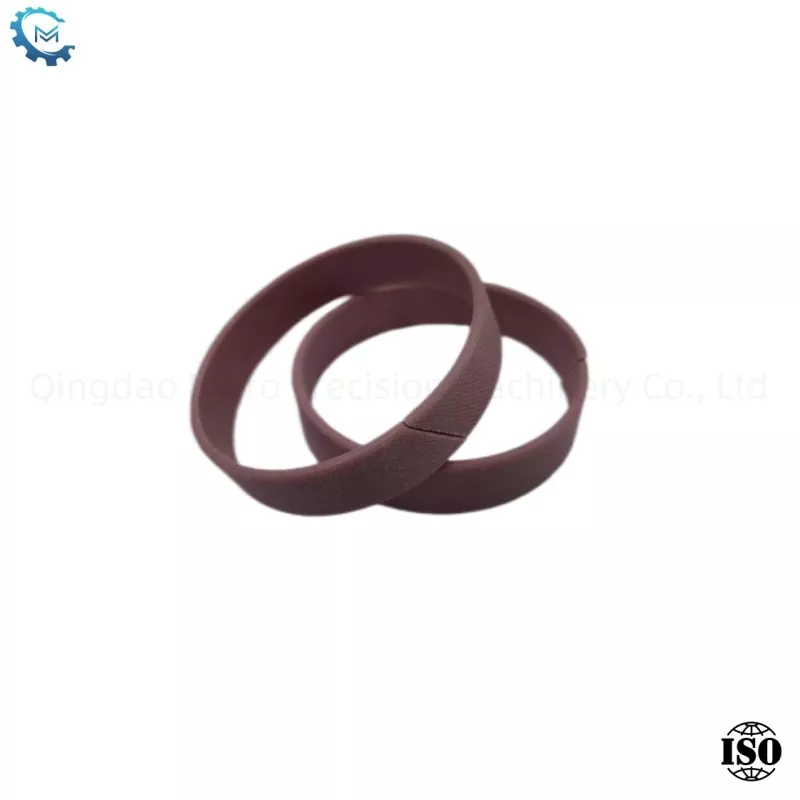

Фенолдық мата
▶Ерекше өзгешеліктері
Поршеньге арналған металл емес нұсқаулық элементі.
▶Материал
- киімдерге төзімді сақина - феноликалық мата
▶Орындау
Piston ROD үшін металл емес нұсқаулық элементі ретінде қолданылады, сонымен қатар IS010766 стандартты қуыс үшін жарамды.
Мметалық / пластикалық материалдарды жұптау «бұғаттау» және «басып алу» құбылыстарын болдырмайды;
- Жұрақтың жүктеме сыйымдылығы, сынғыш жұмыс температурасына дейін серпімді.
-Мақайдың бұрыштық бұрыштық дөңгелектеу «экструзия» шпагноздан шығарып, қуысты ойықтың жартылай дөңгелек бұрышында болдырмайды.
▶Жұмыс жағдайлары
Жол жылдамдығы: <1м / с
Жүктеме сыйымдылығы: <50n / mm2, 120С-тан төмен температура төмен: -60 ℃ ~ + 120 ° C
